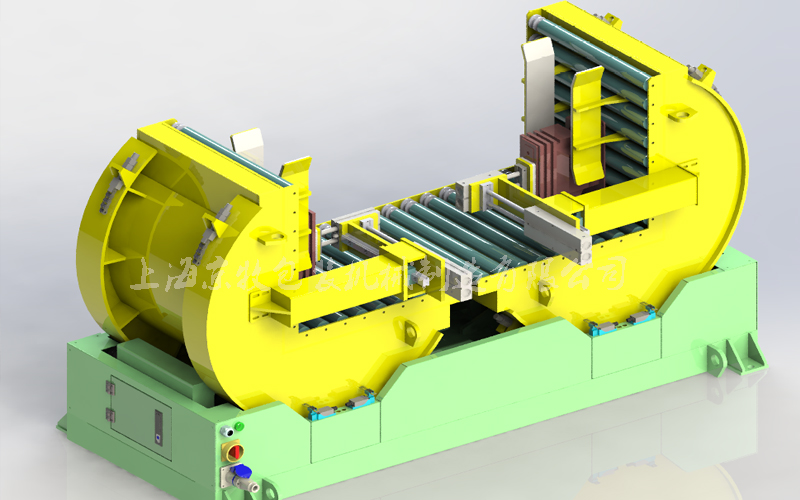

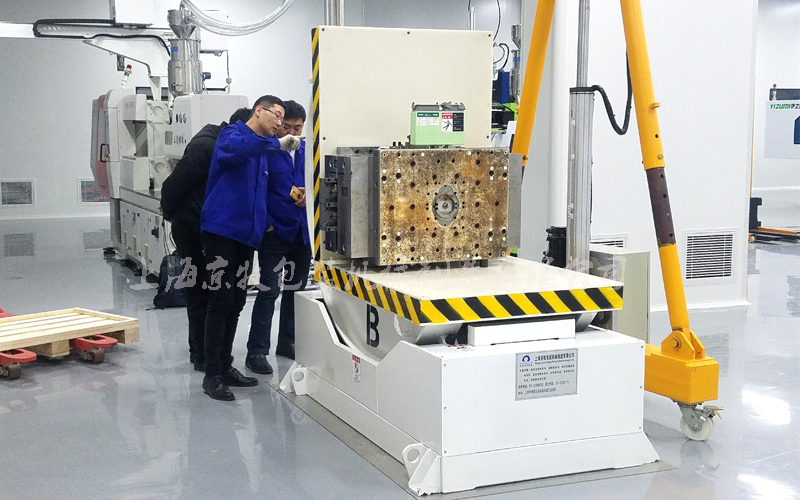

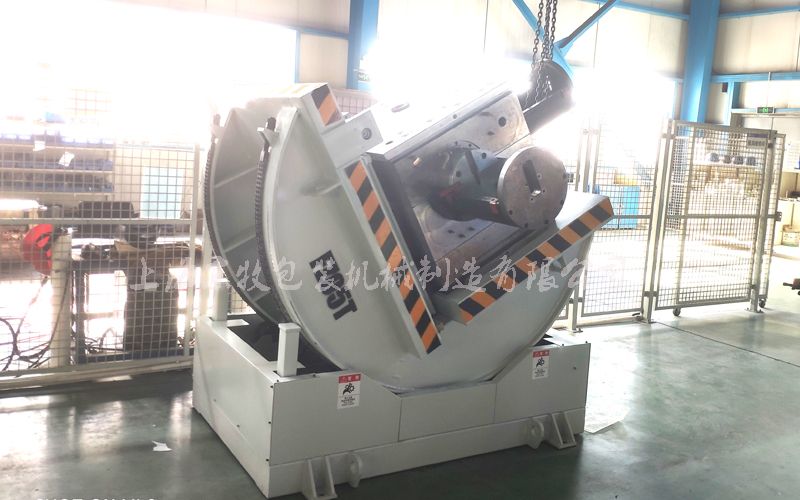

模具90度翻轉機

本機能適應不同規格的貨物的翻轉要求，實現將臥式轉換成立式或?qū)⒘⑹睫D(zhuǎn)換成臥式的作業目標。廣泛應用于冶金、模具、造紙、冷藏等行業。

二、模具翻轉機設備技術規格及性能

我們對整個設備的設計負責，對整個設備的完整性及對所有文件資料的完整性和準確性負責。所有設計采用公制標準，并符合現行的ISO標準；所有軸承采用國際通用標準。

1、翻轉機配置表：

2、模具翻轉機性能：

3、   2.1采用鏈條驅動使翻轉機的翻轉部分工作更加平穩可靠。

4、   2.2模具翻轉機采用電機可以實現翻轉時速度的分段控制使翻轉體平穩停車。

5、   2.3模具翻轉機采用工業減速機使設備的傳動動力更加安全可靠。

6、   2.4多重限位保護使翻轉機更加安全。

7、     2.5模具翻轉機采用手持式5米控制器操作和無線遠程操作。使其具有良好的操作性及安全性。

8、   2.6翻轉完成后，翻轉結束自動停車。

9、   2.7模具翻轉機采用緊急停止按鈕使得在緊急情況下能快速停止翻轉。

10、   2.8可翻轉及復位正反循環工作。

3、設備的噴涂：

   ⑴、整機刷兩次漆（烤漆）。

   ⑵、整機先防銹底漆，再刷面漆（烤漆）。

   ⑶、模具翻轉機運動翻轉部件可采用黃/黑交替警示色。

（4）可選顏色：①底座豆蔻綠+轉體中黃②藍色+灰白（可以根據客戶要求定做）

4、翻轉機鋼材結構：

機身采用Q235優質全鋼焊接結構，有足夠的強度及剛性。翻轉臺面及機身均采用10-20mm厚優質中板。  托輥輪及軸均采用45#圓鋼經車床精加工而成，并經過高溫淬火處理。具有較高的強度。

5、翻轉機傳動系統：

采用機械鏈條傳動，電機采用斜齒輪減速電機，扭力更強。 保證翻平穩可靠。 旋轉緩啟動，有效防護因電機突然通電加速給減速機帶來損傷，有效延長減速機的使用壽命。

●雄渾堅固的機身設計，經久耐用。

●操作簡單，經久耐用。

●安全、穩定、快捷。
